คู่มือขั้นสูงสำหรับเครื่องเลื่อยสายพานเสาคู่: ประเภท คุณลักษณะ และการใช้งาน

รู้เบื้องต้นเกี่ยวกับเครื่องเลื่อยสายพานแบบเสาคู่

ภูมิทัศน์ของการผลิตสมัยใหม่ได้รับแรงผลักดันจากความต้องการความเร็ว ความแม่นยำ และความสามารถในการแปรรูปวัสดุที่มีความแข็งและซับซ้อนมากขึ้นเรื่อยๆ หัวใจของความสามารถทางอุตสาหกรรมนี้อยู่ที่อุปกรณ์ชิ้นสำคัญ: เครื่องเลื่อยสายพานแบบเสาคู่ เครื่องจักรที่น่าเกรงขามเหล่านี้ไม่ได้เป็นเพียงเครื่องมือในการหั่นโลหะเท่านั้น เป็นความมหัศจรรย์ทางวิศวกรรมที่ออกแบบมาเพื่อรับมือกับงานตัดที่มีความต้องการสูงสุดด้วยความเสถียรและความแม่นยำที่ไม่เปลี่ยนแปลง สิ่งเหล่านี้แสดงถึงจุดสุดยอดของเทคโนโลยีการแยกวัสดุขนาดใหญ่ โดยสร้างความแตกต่างจากเครื่องเลื่อยสายพานที่เรียบง่ายกว่าผ่านการออกแบบทางสถาปัตยกรรมที่เหนือกว่าโดยพื้นฐาน ความต้องการขนาดส่วนประกอบที่มากขึ้นและการใช้วัสดุแปลกใหม่ โดยเฉพาะอย่างยิ่งในภาคส่วนที่มีเดิมพันสูง ได้ประสานการกำหนดค่าแบบคอลัมน์คู่ให้เป็นมาตรฐานทองคำสำหรับการเตรียมสต๊อกสำหรับงานหนัก

นิยามเครื่องเลื่อยวงเดือนแบบเสาคู่โดยย่อ

ก เครื่องเลื่อยสายพานแบบเสาคู่ ถูกกำหนดโดยการกำหนดค่าโครงสร้างเป็นหลัก การออกแบบเสาคู่แตกต่างจากเลื่อยทั่วไปหรือเลื่อยเสาเดี่ยวที่โครงเลื่อยรองรับด้านเดียว โดยมีคอลัมน์หรือรางนำทางที่แข็งแรงซึ่งมักจะเป็นแนวตั้ง 2 คอลัมน์ที่รองรับและนำทางโครงเลื่อยอย่างมั่นคงขณะเคลื่อนที่ในแนวตั้งหรือแนวนอนผ่านชิ้นงาน โครงสร้างนี้มักมีโครงสร้างเลื่อยวงเดือนโครงเหล็กเสริมความแข็งแรง ช่วยให้มั่นใจได้ว่ากลไกการตัดจะขนานกันและตั้งฉากกับวัสดุที่ถูกตัดตลอดจังหวะทั้งหมด ระบบนำทางแบบขนานนี้เป็นตัวสร้างความแตกต่างที่สำคัญ โดยให้การสนับสนุนสูงสุด ลดการสั่นสะเทือน และรับประกันความแม่นยำเชิงเส้น โดยเฉพาะอย่างยิ่งเมื่อต้องรับมือกับบล็อกขนาดใหญ่หรือมัดรวมของวัสดุ

หลักการพื้นฐานของเครื่องเลื่อยสายพานคือการใช้สายพานโลหะที่มีฟันเลื่อยต่อเนื่อง ซึ่งก็คือใบมีด ซึ่งวิ่งไปบนล้อขนาดใหญ่สองล้อ ซึ่งขับเคลื่อนด้วยมอเตอร์แรงบิดสูง ใบมีดนี้ได้รับแรงตึงในระดับที่สูงมาก ทำให้สามารถเฉือนโลหะได้อย่างมีประสิทธิภาพ อย่างไรก็ตาม ในการตั้งค่าแบบมาตรฐานหรือแบบเสาเดี่ยว หัวเลื่อยแบบคานยื่นอาจเสี่ยงต่อการโก่งตัวหรือแรงบิดเมื่อต้องเผชิญกับความต้านทานของวัสดุแข็งขนาดใหญ่ เครื่องเลื่อยวงเดือนแบบเสาคู่ช่วยขจัดช่องโหว่นี้ ด้วยการรองรับหัวตัดบนคอลัมน์ที่ซิงโครไนซ์และกลึงอย่างแม่นยำสองคอลัมน์ แรงตัดทั้งหมดจึงถูกกระจายและควบคุมได้อย่างสมบูรณ์แบบ ความสมบูรณ์ของโครงสร้างนี้ช่วยให้เครื่องจักรใช้แรงกดที่จำเป็นได้โดยไม่เบี่ยงเบน ทำให้ได้รับตำแหน่งในประเภทอุปกรณ์เลื่อยสายพานสำหรับงานหนักอย่างแท้จริง ความแม่นยำที่นำเสนอโดยกลไกรองรับแบบคู่นี้ไม่สามารถต่อรองได้สำหรับอุตสาหกรรมที่ความสมบูรณ์ของวัสดุและพิกัดความเผื่อที่แคบเป็นสิ่งสำคัญยิ่ง ซึ่งมักจะลดค่าเผื่อการตัดเฉือนที่จำเป็นในชิ้นงานที่ตัด

วิวัฒนาการจากโครงสร้างพื้นฐานแบบเสาเดี่ยวไปจนถึงเลื่อยวงเดือนแบบเสาคู่อันสง่างามได้รับแรงผลักดันจากการปฏิวัติด้านโลหะวิทยาของศตวรรษที่ 20 เมื่อวัสดุที่แข็งแกร่งและแข็งแกร่งมากขึ้น เช่น เหล็กกล้าคาร์บอนสูง โลหะผสมทนความร้อน และวัสดุคอมโพสิตเกรดการบินและอวกาศเกิดขึ้น ความต้องการวิธีการตัดเบื้องต้นที่มีความเสถียรและทรงพลังจึงมีความสำคัญอย่างยิ่ง การออกแบบเครื่องเลื่อยวงเดือนในยุคแรกๆ ไม่สามารถรับมือกับขนาดและความแข็งของเหล็กแท่งใหม่เหล่านี้ได้ เลื่อยวงเดือนโครงเหล็กที่มีโครงสร้างเสาคู่ให้ความต้านทานที่จำเป็นต่อการบิดและการโค้งงอ ช่วยให้มีขอบเขตการทำงานที่ใหญ่ขึ้นและความตรงของการตัดที่สม่ำเสมอ ความแข็งแกร่งนี้มีความสำคัญอย่างยิ่งจนความแม่นยำของมิติของชิ้นงานที่ตัดมักจะมีความสัมพันธ์โดยตรงกับความเสถียรของโครงสร้างของเครื่องจักร ทำให้การออกแบบเสาคู่เป็นข้อกำหนดพื้นฐานสำหรับการผลิตที่ทันสมัยและเน้นคุณภาพ

เน้นย้ำถึงความสำคัญในการตัดโลหะงานหนัก

ความสำคัญของเครื่องเลื่อยสายพานแบบเสาคู่ในขอบเขตของการตัดโลหะงานหนักไม่สามารถกล่าวเกินจริงได้ ในอุตสาหกรรมที่มีความต้องการสูง เช่น การบินและอวกาศ ยานยนต์ การต่อเรือ การผลิตพลังงาน และการผลิตเครื่องมือและแม่พิมพ์ขนาดใหญ่ ส่วนประกอบมักถูกปลอมแปลงหรือหล่อจากโลหะผสมที่มีความแข็งแรงสูง เหล็กกล้าเครื่องมือเฉพาะทาง และวัสดุแปลกใหม่ เช่น ไทเทเนียม อินโคเนล และซูเปอร์อัลลอยที่มีนิกเกิลหลายชนิด วัสดุเหล่านี้นำเสนอความท้าทายในการดำเนินงานที่สำคัญ: มีความแข็งแรงให้ผลผลิตสูง สร้างภาระความร้อนที่รุนแรงในระหว่างการตัด และต้องการแรงป้อนที่ไม่เปลี่ยนแปลงและเสถียรภาพทางโครงสร้างที่ยอดเยี่ยม เพื่อหลีกเลี่ยงการสึกหรอของใบมีดก่อนกำหนด ฟันบิ่น หรือการตัดที่ไม่ถูกต้องหรือไม่ตั้งฉากในขั้นวิกฤตที่สุด

นี่คือจุดที่แถบสองคอลัมน์เห็นได้อย่างแม่นยำ ความแข็งแกร่งที่เหนือกว่าช่วยให้ป้อนใบมีดเข้าไปในชิ้นงานด้วยแรงดันสูงได้สม่ำเสมอ โดยไม่มีการโก่งตัวหรือการสะท้านแม้แต่น้อย ความสามารถในการลดแรงสั่นสะเทือนนี้เป็นข้อได้เปรียบอย่างมากเหนือการออกแบบที่มีความเสถียรน้อยกว่า เมื่อใบมีดกระทบกระเทือน แรงกระแทกจะทำให้คมตัดแตกหักระดับจุลภาคอย่างรวดเร็ว ทำให้เกิดการทื่ออย่างรวดเร็ว การสร้างความร้อนเพิ่มขึ้น และพื้นผิวการตัดที่หยาบยิ่งขึ้น ด้วยความมั่นใจในเส้นทางการตัดที่ราบรื่นและมั่นคง เลื่อยวงเดือนสำหรับงานหนักไม่เพียงแต่ตัดได้เร็วขึ้น แต่ยังยืดอายุการใช้งานของใบมีดปลายคาร์ไบด์หรือโลหะคู่ราคาแพงได้อย่างมากอีกด้วย

ผลลัพธ์ที่ได้คือผลกระทบที่เปลี่ยนแปลงไปต่อประสิทธิภาพการผลิตและความคุ้มทุน ความเสถียรช่วยให้ปรับพารามิเตอร์ให้เหมาะสม เช่น อัตราป้อนที่สูงขึ้นและความเร็วใบมีดที่เร็วขึ้น ส่งผลให้ปริมาณงานเร็วขึ้นและลดเวลาการประมวลผลลงอย่างมาก สำหรับศูนย์บริการโลหะขนาดใหญ่และผู้ผลิตชิ้นส่วนปริมาณมาก ความสามารถในการตัดแท่งโลหะหรือเหล็กแท่งขนาดใหญ่อย่างรวดเร็วและแม่นยำจะเชื่อมโยงโดยตรงกับความสามารถในการทำกำไรและระยะเวลาในการส่งมอบ การลงทุนในเลื่อยวงเดือนอุตสาหกรรมที่แข็งแกร่งพร้อมโครงสร้างเลื่อยวงเดือนโครงเหล็กและโครงสร้างแบบเสาคู่ ส่งผลให้สิ้นเปลืองวัสดุน้อยลง คุณภาพของส่วนประกอบที่เหนือกว่า และการขนส่งที่คล่องตัวยิ่งขึ้น พวกเขาคือผู้ทำหน้าที่รับผิดชอบในการทำลายแท่งวัตถุดิบและเหล็กแท่งขนาดใหญ่ ซึ่งอาจมีน้ำหนักหลายตัน ให้เป็นส่วนที่จัดการได้สำหรับการตัดเฉือน CNC การตีขึ้นรูป หรือการบำบัดความร้อน ซึ่งทำให้สิ่งเหล่านี้เป็นองค์ประกอบพื้นฐานของห่วงโซ่อุปทานการผลิตทั่วโลก หากไม่มีความเสถียรที่แท้จริงของเครื่องจักรเหล่านี้ ต้นทุนและเวลาที่เกี่ยวข้องกับการประมวลผลวัสดุที่ทันสมัยและมีประสิทธิภาพสูงจะเป็นสิ่งต้องห้าม และอาจขัดขวางนวัตกรรมในภาคส่วนที่ต้องใช้องค์ประกอบโลหะขั้นสูงเหล่านี้

กล่าวถึงประเภทและการใช้งานต่างๆ

ประสิทธิภาพที่ประสบความสำเร็จและการใช้เลื่อยวงเดือนแบบเสาคู่อย่างกว้างขวางได้นำไปสู่หมวดหมู่ที่แตกต่างกันและการบูรณาการทางเทคโนโลยี โดยปรับหลักการของเครื่องเลื่อยสายพานหลักให้เหมาะกับความต้องการเฉพาะด้านทางอุตสาหกรรมและข้อกำหนดด้านขั้นตอนการทำงานที่หลากหลาย ความแตกต่างเหล่านี้ส่วนใหญ่เกี่ยวข้องกับการวางแนวของการตัดและระดับของระบบอัตโนมัติที่รวมอยู่ในระบบควบคุมของเครื่องจักร

การจัดหมวดหมู่ตามปฐมนิเทศ:

เครื่องเลื่อยวงเดือนแบบเสาคู่แนวนอน: นี่คือการกำหนดค่าทั่วไปและคลาสสิกที่สุดสำหรับเลื่อยสายพานแบบเสาคู่ โดยทั่วไปโครงเลื่อยจะวางอยู่ในแนวนอน และใบมีดจะเลื่อนลงไปที่ชิ้นงานที่จับยึดในแนวนอน การตั้งค่านี้เหมาะอย่างยิ่งสำหรับการตัดจำนวนมากที่เกี่ยวข้องกับสต็อกแท่งยาว ท่อ รูปร่างโครงสร้าง หรือเหล็กแท่งสี่เหลี่ยมและทรงกระบอกขนาดใหญ่ การจัดเรียงแนวนอนช่วยให้แรงโน้มถ่วงช่วยในกระบวนการตัด ในขณะที่เสาคู่จะจัดการแรงดันป้อนลงอย่างมากซึ่งจำเป็นสำหรับการทำงานของเลื่อยสายพานตัดโลหะที่มีเส้นผ่านศูนย์กลางขนาดใหญ่อย่างมีประสิทธิภาพ เป็นมาตรฐานสำหรับศูนย์บริการโลหะและการแปรรูปวัสดุขั้นต้นในเกือบทุกอุตสาหกรรมหนัก

เครื่องเลื่อยวงเดือนแนวตั้งแบบเสาคู่: แม้ว่าจะพบได้ไม่บ่อยนักสำหรับการตัดสต็อกแท่งเป็นเส้นตรงในปริมาณมาก รูปแบบแนวตั้งเป็นสิ่งที่ขาดไม่ได้สำหรับการตัดแผ่นหนาขนาดใหญ่ โปรไฟล์เหล็กโครงสร้าง หรือสำหรับการดำเนินการรูปร่างพิเศษหรือการตัด "การเซาะ" บนชิ้นงาน ในการออกแบบนี้ ชิ้นงานมักจะวางอยู่บนโต๊ะ และชุดใบมีดจะเคลื่อนที่ในแนวตั้งไปตามเสา ทำให้สามารถตัดชิ้นส่วนได้อย่างแม่นยำสำหรับส่วนประกอบที่ขนาดของวัสดุขัดขวางไม่ให้มีการเคลื่อนไหว มักใช้เป็นกระบวนการเบื้องต้นในการแยกวัสดุแผ่นขนาดใหญ่ก่อนที่จะไปสู่การตัดด้วยพลาสมาหรือด้วยเลเซอร์

จำแนกตามระบบอัตโนมัติและเทคโนโลยี:

เครื่องเลื่อยสายพานคอลัมน์คู่อัตโนมัติ CNC: การบูรณาการการควบคุมเชิงตัวเลขด้วยคอมพิวเตอร์ (CNC) ได้เปลี่ยนแปลงความสามารถของเลื่อยสายพานแบบเสาคู่โดยพื้นฐาน เลื่อยวงเดือน CNC ช่วยให้สามารถตัดโลหะอัตโนมัติได้เต็มรูปแบบ ผู้ปฏิบัติงานจะตั้งโปรแกรมขนาด ลำดับการตัด และประเภทวัสดุที่ต้องการ จากนั้นเครื่องจักรจะจัดการกระบวนการทั้งหมด ได้แก่ การจัดทำดัชนีวัสดุ การจับยึด พารามิเตอร์การตัด และการปล่อยวัสดุ ระบบอัตโนมัติระดับนี้จำเป็นสำหรับการผลิตเป็นชุดที่มีปริมาณมาก ทำซ้ำ และแม่นยำ ช่วยให้มั่นใจถึงความสามารถในการทำซ้ำที่ยอดเยี่ยมและลดความเสี่ยงของข้อผิดพลาดของผู้ปฏิบัติงานได้อย่างมาก ทำให้สามารถตัดซ้อนที่ซับซ้อนและเพิ่มประสิทธิภาพการใช้สต็อก การรวมระบบดิจิทัลของเลื่อยวงเดือน CNC ช่วยให้สามารถสื่อสารกับระบบการจัดการโรงงาน (MES/ERP) ช่วยให้สามารถบูรณาการเข้ากับระบบนิเวศการผลิตของอุตสาหกรรม 4.0 ได้อย่างราบรื่น

เครื่องเลื่อยวงเดือนไฮดรอลิกคู่: กlthough nearly all เครื่องเลื่อยสายพานเสาคู่สำหรับงานหนัก ใช้ระบบไฮดรอลิกส์ในการจับยึดและการป้อน โดยเน้นไปที่เลื่อยวงเดือนไฮดรอลิกโดยเฉพาะ ซึ่งเน้นย้ำถึงบทบาทที่สำคัญของเทคโนโลยีนี้ ระบบไฮดรอลิกไม่ได้มีไว้สำหรับใช้กำลังดุร้ายเท่านั้น มีความสำคัญอย่างยิ่งในการส่งกำลังที่ราบรื่น ควบคุมได้อย่างละเอียด และปรับได้ กำลังที่ควบคุมนี้จำเป็นสำหรับการจัดการความต้านทานที่แตกต่างกันซึ่งเกิดขึ้นเมื่อตัดหน้าตัดของวัสดุที่แตกต่างกัน หรือการเปลี่ยนระหว่างขั้นตอนของวัสดุที่แข็งและอ่อนกว่า ระบบกันสะเทือนแบบไฮดรอลิกที่เหนือกว่าช่วยให้มั่นใจได้ถึงอัตราการป้อนที่สม่ำเสมอและไม่กระตุก ซึ่งเป็นสิ่งสำคัญอย่างยิ่งในการบรรลุอายุการใช้งานใบมีดที่ยาวนานและพื้นผิวการตัดคุณภาพสูง เลื่อยวงเดือนแบบเสาคู่คุณภาพสูงจะมีระบบไฮดรอลิกที่ซับซ้อนเสมอเพื่อการใช้แรงที่แม่นยำและควบคุมได้

ภาพรวมการใช้งานที่กว้างขวางของเลื่อยวงเดือนแบบเสาคู่บ่งบอกถึงความน่าเชื่อถือและความอเนกประสงค์ โดยครอบคลุมกระบวนการที่สำคัญ เช่น การเตรียมเพลากังหันขนาดใหญ่ในอุตสาหกรรมการผลิตไฟฟ้า การแบ่งส่วนโครงเหล็กหนาและแผ่นเกราะสำหรับโครงการก่อสร้างและการป้องกัน และการหั่นอะลูมิเนียมขนาดใหญ่และส่วนเหล็กพิเศษเฉพาะสำหรับความต้องการที่เข้มงวดของอุตสาหกรรมการบินและอวกาศ นอกจากนี้ ในภาคการรีไซเคิลและการแปรรูปเศษซาก ความเสถียรและพลังโดยธรรมชาติของโครงเลื่อยวงดนตรีอุตสาหกรรมช่วยให้สามารถแบ่งส่วนส่วนประกอบขนาดใหญ่ที่จัดการยากได้อย่างรวดเร็วและมีประสิทธิภาพ ซึ่งมีส่วนสำคัญต่อการจัดการทรัพยากร การออกแบบพื้นฐานช่วยให้มั่นใจได้ว่าไม่เพียงแต่ใช้สำหรับการตัดหยาบเท่านั้น แต่ยังมักใช้ในการใช้งานที่คุณภาพและความเหลี่ยมของหน้าตัดมีความสำคัญอย่างยิ่งต่อขั้นตอนการตัดเฉือนที่มีความแม่นยำสูงตามมา ซึ่งช่วยลดความจำเป็นในการตกแต่งขั้นสุดท้ายหลังการตัดอย่างกว้างขวาง และเพิ่มประสิทธิภาพกระบวนการขั้นปลายให้สูงสุด การผสมผสานระหว่างโครงสร้างเลื่อยวงเดือนโครงเหล็กที่แข็งแกร่งและระบบอัตโนมัติอัจฉริยะ ทำให้เลื่อยวงเดือนแบบเสาคู่ที่ทันสมัยเป็นทรัพย์สินที่ขาดไม่ได้

เครื่องเลื่อยวงเดือนแบบเสาคู่คืออะไร?

เครื่องเลื่อยสายพานแบบเสาคู่เป็นเครื่องเลื่อยสายพานตัดโลหะประเภทพิเศษ ได้รับการออกแบบมาอย่างชัดเจนเพื่อรองรับความต้องการที่เข้มงวดของการแปรรูปวัสดุขนาดใหญ่และมีความหนาแน่นสูงในสภาพแวดล้อมการผลิตที่ทันสมัย หากต้องการชื่นชมวิศวกรรมขั้นสูงของการออกแบบเสาคู่อย่างแท้จริง ก่อนอื่นต้องเข้าใจกลไกพื้นฐานของหมวดเลื่อยสายพานทั้งหมดก่อน เครื่องจักรนี้แสดงถึงความก้าวหน้าทางเทคโนโลยีที่สำคัญจากวิธีการตัดแบบเดิมๆ โดยนำเสนอความเสถียรและความแม่นยำที่เหนือชั้นซึ่งจำเป็นสำหรับความท้าทายด้านวัสดุในปัจจุบัน

อธิบายการทำงานหลักของเครื่องเลื่อยสายพาน

กt its most fundamental level, a band sawing machine is a cutting device that employs a continuous, flexible loop of metal with teeth—the saw blade—stretched tightly between two or more wheels. This blade, moving in one continuous, linear direction, performs the cutting action. The core functionality is distinct from reciprocating saws or circular saws, offering several inherent advantages. The linear, continuous movement of the blade ensures that cutting is always performed by a fresh set of teeth, leading to highly efficient chip evacuation and significantly reduced heat generation per tooth. This smooth, uniform cutting action is essential for achieving a high-quality cut surface finish and maximizing blade life, particularly when dealing with tough alloys. The cutting speed and the feed rate are the two primary variables controlled by the operator or the machine’s CNC band saw system.

กระบวนการพื้นฐานสำหรับเลื่อยวงเดือนทั้งหมดเกี่ยวข้องกับการยึดชิ้นงานไว้ในชุดคีมจับที่แข็งแรง จากนั้นป้อนใบมีดต่อเนื่องผ่านวัสดุจนกว่าจะแยกออกจากกัน ในเลื่อยวงเดือนอุตสาหกรรม กำลังมหาศาลที่จำเป็นในการขับเคลื่อนใบมีดด้วยความเร็วสูงและรักษาแรงตึงอันมหาศาลจะถูกส่งผ่านมอเตอร์หลักที่มีแรงบิดสูง ประสิทธิภาพโดยรวมของกระบวนการตัดนั้นขึ้นอยู่กับความแม่นยำของตัวกั้นใบมีดอย่างมาก ซึ่งทำให้ใบมีดแคบจากการบิดหรือโก่งตัวภายใต้ภาระการตัดที่หนักหน่วง ฟังก์ชันหลักนี้เมื่อนำไปใช้กับเลื่อยวงเดือนงานหนัก จำเป็นต้องมีกลไกที่สามารถจัดการแรงไดนามิกมหาศาลโดยไม่กระทบต่อความแม่นยำทางเรขาคณิตของการตัด นี่คือจุดที่ความแข็งแกร่งทางโครงสร้างของโครงสร้างแบบคอลัมน์คู่ไม่เพียงแต่มีประโยชน์เท่านั้น แต่ยังเป็นสิ่งที่ขาดไม่ได้อย่างแน่นอน เลื่อยเสาเดี่ยวมาตรฐานที่ออกแบบมาสำหรับงานเบา ขาดมวลโครงสร้างและไม่มีตัวช่วยช่วยรักษาความเหลี่ยมเมื่อเจอกับบล็อกเหล็กความแข็งแรงสูงขนาดใหญ่และแข็ง มักส่งผลให้เกิดการตัดที่ไม่ถูกต้อง เรียว หรือไม่ตั้งฉากซึ่งต้องใช้ขั้นตอนหลังการประมวลผลที่มีราคาแพง

คำอธิบายโดยละเอียดของโครงสร้างเสาคู่และข้อดีของมัน

โครงสร้างเสาคู่เป็นคุณลักษณะที่กำหนดและเป็นข้อได้เปรียบสูงสุดของเลื่อยวงเดือนตัดโลหะสมัยใหม่ที่ออกแบบมาสำหรับชิ้นงานขนาดใหญ่ คุณลักษณะทางสถาปัตยกรรมนี้ประกอบด้วยคอลัมน์นำทางขนาดใหญ่สองคอลัมน์ในแนวตั้งหรือแนวนอนที่สร้างกรอบที่มั่นคงและเคลื่อนย้ายไม่ได้ หัวเลื่อยซึ่งประกอบล้อขับเคลื่อนและล้อหมุน ใบมีด และตัวกั้นใบมีด ได้รับการติดตั้งและนำทางอย่างแม่นยำไปตามเสาทั้งสองนี้ หลักการออกแบบนี้บรรลุสิ่งที่ระบบคอลัมน์เดี่ยวไม่สามารถทำได้: การรองรับกลไกการตัดที่สมบูรณ์และแน่นอนตลอดจังหวะการตัดทั้งหมด โดยไม่คำนึงถึงขนาดหรือความหนาแน่นของวัสดุที่กำลังดำเนินการ

ข้อได้เปรียบหลักของการออกแบบเลื่อยสายพานแบบเสาคู่นี้คือ ลดการโก่งตัว การบิดตัว และการสั่นสะเทือน ในการออกแบบเสาเดี่ยวทั่วไป หัวตัดเป็นแบบคานยื่น ซึ่งหมายความว่าจะยื่นออกมาจากจุดรองรับเพียงจุดเดียว เมื่อใช้แรงตัดหนัก โครงสร้างคานยื่นนี้จะต้องการงอหรือบิดตัวออกจากเส้นทางตรงโดยธรรมชาติ เครื่องเลื่อยแถบคอลัมน์คู่ทำให้โมเมนต์การดัดงอนี้เป็นกลางอย่างสมบูรณ์โดยการกระจายแรงปฏิกิริยาอย่างสมมาตรไปยังคอลัมน์ที่มีระยะห่างอย่างกว้างขวางและมีความแข็งแกร่งสูงสองคอลัมน์ ช่วยให้เครื่องจักรใช้แรงกดป้อนที่สูงขึ้นมากและใบมีดที่หนักกว่าซึ่งจำเป็นสำหรับงานเลื่อยสายพานงานหนัก โดยเฉพาะอย่างยิ่งกับวัสดุที่ตัดยาก เช่น โลหะผสมนิกเกิลหรือแท่งไทเทเนียมขนาดใหญ่

ความแข็งแกร่งที่ได้จากโครงสร้างเลื่อยวงเดือนโครงเหล็กและเสาคู่ส่งผลให้คุณประโยชน์ในการดำเนินงานที่วัดผลได้หลายประการ ประการแรก ช่วยให้มั่นใจได้ถึงความตั้งฉากในการตัดที่เหนือกว่า ซึ่งหมายความว่าหน้าตัดจะเป็นรูปสี่เหลี่ยมจัตุรัสกับเนื้องานโดยมีค่าพิกัดความเผื่อที่แน่นมาก ซึ่งมักจะดีกว่า 0.002 นิ้วต่อนิ้วของการตัด ประการที่สอง การหน่วงการสั่นสะเทือนช่วยยืดอายุการใช้งานของใบมีดได้อย่างมาก ช่วยลดต้นทุนและเวลาหยุดทำงานที่เกี่ยวข้องกับการเปลี่ยนใบมีด ประการที่สาม ความสมบูรณ์ของโครงสร้างที่ได้รับการปรับปรุงช่วยให้สามารถบูรณาการระบบอัตโนมัติและระบบควบคุมที่ซับซ้อนได้ อัตราป้อนที่จัดการโดยระบบเลื่อยสายพานไฮดรอลิกที่มีความแม่นยำ สามารถปรับให้เหมาะสมได้ในเชิงรุก เนื่องจากโครงสร้างของเครื่องจักรสามารถรองรับแรงที่เกิดขึ้นได้อย่างน่าเชื่อถือ การทำงานร่วมกันระหว่างโครงสร้างที่แข็งแกร่งและการควบคุมที่แม่นยำทำให้สามารถตัดโลหะอัตโนมัติได้อย่างมีประสิทธิภาพอย่างแท้จริง ทำให้เครื่องเลื่อยสายพาน CNC รุ่นของเครื่องคอลัมน์คู่เป็นตัวเลือกที่ดีที่สุดสำหรับการเตรียมสต็อกที่มีปริมาณมากและแม่นยำ ความน่าเชื่อถือของโครงสร้างนี้ภายใต้ภาระหนักที่ต่อเนื่องและหนักคือสาเหตุที่เครื่องเลื่อยสายพานแบบเสาคู่ยังคงเป็นส่วนสำคัญในภาคส่วนที่ต้องการการประมวลผลวัสดุที่มีความแม่นยำสูงอย่างต่อเนื่อง

สำรวจส่วนประกอบและหลักการทำงานของมัน

ความเป็นเลิศในการปฏิบัติงานของเลื่อยวงเดือนแบบเสาคู่คือฟังก์ชันของส่วนประกอบเฉพาะทางที่บูรณาการซึ่งทำงานประสานกันอย่างประสานกัน ทั้งหมดนี้ยึดไว้ด้วยโครงสร้างเลื่อยสายพานโครงเหล็กที่แข็งแกร่ง การทำความเข้าใจส่วนประกอบเหล่านี้เป็นกุญแจสำคัญในการชื่นชมประสิทธิภาพของเครื่องจักร

ส่วนประกอบสำคัญ:

โครงเลื่อย/หัว: ชุดประกอบการเคลื่อนย้ายหลักรองรับด้วยเสาคู่ มีระบบขับเคลื่อนเบลดทั้งหมด ความมั่นคงบนเสาเป็นสิ่งสำคัญสำหรับการรักษาความแม่นยำในการตัด

ระบบขับเคลื่อนใบมีด: รวมถึงมอเตอร์หลักและกระปุกเกียร์ลดซึ่งส่งกำลังสูงไปยังล้อขับเคลื่อน กำลังไฟฟ้าที่นี่เป็นตัวกำหนดความสามารถของเครื่องสำหรับงานเลื่อยสายพานงานหนัก

วงล้อ: ล้อขับเคลื่อนและล้อคนเดินเตาะแตะซึ่งมีใบมีดวนอยู่ ล้อเหล่านี้ต้องมีความสมดุลและจัดตำแหน่งอย่างสมบูรณ์แบบเพื่อลดการสั่นสะเทือนและรับประกันการเคลื่อนที่ของใบมีดอย่างราบรื่น

คู่มือใบมีด: ส่วนประกอบที่สำคัญซึ่งอยู่ติดกับพื้นที่ตัดทันที พวกเขาใช้เม็ดมีดคาร์ไบด์หรือแบริ่งลูกกลิ้งเพื่อรักษาเสถียรภาพของใบมีดทั้งด้านข้างและแนวตั้งอย่างแม่นยำก่อนที่จะเข้าสู่วัสดุ เพื่อให้มั่นใจว่าการตัดยังคงตรงและตั้งฉากอย่างสมบูรณ์ การบำรุงรักษาตัวกั้นใบมีดอย่างเหมาะสมถือเป็นสิ่งสำคัญต่อคุณภาพการตัด

ปากกาจับและระบบหนีบ: ก robust, often hydraulically powered system that secures the workpiece. In a hydraulic band saw, the clamping pressure can be adjusted to prevent material movement without deforming softer materials. The precision of this system is integral to achieving repeatable results in automatic metal cutting.

ระบบป้อนวัสดุ: โดยทั่วไปแล้วเป็นส่วนสำคัญของเลื่อยวงเดือน CNC ระบบนี้ใช้ปากกาจับชัตเติ้ลที่ขับเคลื่อนด้วยไฮดรอลิกหรือเซอร์โวเพื่อจัดทำดัชนีวัสดุไปข้างหน้าอย่างแม่นยำหลังการตัดแต่ละครั้ง ทำให้มั่นใจได้ถึงความสามารถในการทำซ้ำสูงสำหรับการประมวลผลเป็นชุด ทำให้โครงเลื่อยสายพานแนวนอนมีประสิทธิผลสูง

ระบบหล่อเย็น: จำเป็นสำหรับการจัดการความร้อน โดยจะสูบสารหล่อเย็น/น้ำมันหล่อลื่นปริมาณมากเข้าสู่บริเวณการตัดโดยตรง เพื่อลดแรงเสียดทาน ชะล้างเศษ และป้องกันความเสียหายจากความร้อนทั้งใบมีดและชิ้นงาน

หลักการทำงาน:

กระบวนการนี้เริ่มต้นโดยระบบควบคุมเลื่อยสายพาน CNC ซึ่งจัดการวงจรการตัดทั้งหมด ขั้นแรก วัสดุจะถูกวางตำแหน่งโดยคีมจับรถรับส่งและยึดอย่างแน่นหนาโดยระบบคีมจับสายพานไฮดรอลิก เมื่อจับยึดแล้ว มอเตอร์หลักจะเร่งใบมีดให้เป็นความเร็วที่ตั้งโปรแกรมไว้ (SFM) ซึ่งกำหนดโดยประเภทวัสดุและคุณลักษณะของใบมีด แกนหลักของการดำเนินการอยู่ที่การป้อนลงด้านล่างของโครงเลื่อยที่ควบคุมและซิงโครไนซ์ไปตามทั้งสองคอลัมน์

ที่ เครื่องเลื่อยสายพานแบบเสาคู่ ใช้กระบอกไฮดรอลิกควบคุมอย่างประณีตเพื่อควบคุมอัตราการป้อน ต่างจากระบบป้อนน้ำหนักคงที่ ระบบไฮดรอลิกช่วยให้สามารถปรับแรงดันป้อนได้ทันทีตามความต้านทานที่ใบมีดพบ ความสามารถในการ "ฟัง" ใบมีดและควบคุมแรงป้อนนี้มีความสำคัญอย่างยิ่งต่อการปรับการตัดวัสดุที่ไม่สอดคล้องกันหรือแปรผันให้เหมาะสม ความแข็งแกร่งของโครงสร้างเลื่อยวงเดือนแบบเสาคู่ทำให้มั่นใจได้ว่าแรงไฮดรอลิกทั้งหมดจะแปลงเป็นแรงตัดโดยตรง โดยคงมุมเข้าและออกของใบมีดได้อย่างแม่นยำ ขณะที่ใบมีดเจาะวัสดุ ระบบน้ำหล่อเย็นจะอาบการตัด เพื่อให้มั่นใจว่ามีการคายเศษอย่างรวดเร็วและอุณหภูมิในการตัดที่เหมาะสมที่สุด เมื่อการตัดเสร็จสิ้น ระบบไฮดรอลิกจะยกโครงเลื่อยขึ้นอย่างรวดเร็ว ปากกาจับจะคลายตัวออก ระบบป้อนวัสดุจะจัดทำดัชนีสต็อคไปข้างหน้าตามความยาวที่ตั้งโปรแกรมไว้ถัดไป และวงจรจะทำซ้ำ การทำงานที่แม่นยำและครบวงจรนี้ทำให้เลื่อยสายพานแบบเสาคู่โดดเด่นในฐานะโซลูชันเลื่อยสายพานอุตสาหกรรมชั้นนำสำหรับการตัดโลหะงานหนัก

ประเภทของเครื่องเลื่อยวงเดือนแบบเสาคู่

ที่ foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

เครื่องเลื่อยสายพานเสาคู่แนวนอน

ที่ horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

ที่ stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

เครื่องเลื่อยสายพานแนวตั้งแบบเสาคู่

ตรงกันข้ามกับเลื่อยแนวนอน เลื่อยวงเดือนแนวตั้งคู่ได้รับการปรับปรุงให้เหมาะกับการใช้งานที่ไม่สามารถจัดตำแหน่งวัสดุได้ง่ายหรือตัดได้ดีที่สุดขณะวางราบ เลื่อยวงเดือนแบบเสาคู่ประเภทนี้มีโต๊ะทำงานแบบอยู่กับที่ซึ่งยึดวัสดุไว้อย่างแน่นหนา หัวเลื่อยที่ติดตั้งในแนวตั้งระหว่างเสาคู่ จากนั้นเคลื่อนลงหรือข้ามระนาบของวัสดุ รูปแบบนี้มักใช้สำหรับการตัดวัสดุที่มีขนาดใหญ่มากหรือเทอะทะ เช่น แผ่นโลหะหนา รูปทรงโครงสร้างขนาดใหญ่ หรือสำหรับการเจาะรูหรือการบากเฉพาะ ข้อได้เปรียบหลักที่นี่คือตำแหน่งที่มั่นคงของวัสดุ เนื่องจากชิ้นงานยังคงไม่เคลื่อนที่และรองรับบนพื้นผิวขนาดใหญ่ การสั่นสะเทือนจึงลดลง และแรงตัดจะถูกดูดซับเข้าสู่ฐานราก

แม้ว่าการตัดโลหะอัตโนมัติปริมาณมากส่วนใหญ่จะทำในแนวนอน แต่การติดตั้งในแนวตั้งนั้นเป็นสิ่งที่ขาดไม่ได้ในสาขาเฉพาะทาง ตัวอย่างเช่น ในการผลิตเครื่องมือและแม่พิมพ์ ซึ่งต้องตัดเหล็กกล้าเครื่องมือขนาดใหญ่และมีราคาแพงเพื่อสร้างแบบฟอร์มเปล่า การวางแนวในแนวตั้งทำให้มั่นใจได้ถึงความเสถียรของโครงสร้างในระดับสูงสุดในระหว่างการแยกส่วนตัดขวางของวัสดุจำนวนมาก ในอุตสาหกรรมการบินและอวกาศ การตัดการตีขึ้นรูปขนาดใหญ่และซับซ้อนจากซูเปอร์อัลลอยที่ท้าทาย มักต้องใช้ความสามารถในการจัดการที่เป็นเอกลักษณ์ของเลื่อยวงเดือนสำหรับงานหนักในรูปแบบแนวตั้ง แม้ว่าเครื่องจักรเหล่านี้อาจไม่ได้ให้ความเร็วปริมาณงานดิบเท่ากันกับเลื่อยสายพานแนวนอนบนสต็อกแท่ง แต่ความสมบูรณ์ของโครงสร้างและความสามารถในการจัดการความกว้างและความสูงของวัสดุทำให้เครื่องจักรเหล่านี้มีคุณค่าอย่างยิ่ง เครื่องเลื่อยสายพานแนวตั้งแบบเสาคู่ให้ความแข็งแกร่งที่จำเป็นสำหรับการตัดขนาดวัสดุอย่างแม่นยำ ซึ่งจะทำให้เครื่องจักรที่มีขนาดไม่ใหญ่เกินไป ส่งผลให้เครื่องเลื่อยสายพานอุตสาหกรรมมีความเฉพาะทางและจำเป็น

เครื่องเลื่อยสายพานคอลัมน์คู่อัตโนมัติ CNC

ที่ integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

ที่ precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

เครื่องเลื่อยสายพานเสาคู่ไฮดรอลิก

ในขณะที่เครื่องเลื่อยสายพานคอลัมน์คู่สำหรับงานหนักทั้งหมดใช้พลังงานไฮดรอลิกสำหรับฟังก์ชันหลัก เช่น การหนีบและการจัดทำดัชนีวัสดุ คำว่าเลื่อยสายพานไฮดรอลิกมักจะเน้นย้ำถึงบทบาทที่ซับซ้อนของระบบไฮดรอลิกในการควบคุมอัตราการป้อนของหัวเลื่อย ซึ่งเป็นกลไกที่ทำหน้าที่ส่งแรงตัด ในเลื่อยวงเดือนแบบเสาคู่ระดับพรีเมียม ระบบไฮดรอลิกเป็นมากกว่าแหล่งของแรงที่ดุร้าย เป็นระบบวาล์วสัดส่วน ทรานสดิวเซอร์แรงดัน และแดมเปอร์ที่ได้รับการขัดเกลาขั้นสูง ซึ่งควบคุมการเคลื่อนที่ลงของหัวเลื่อยด้วยความละเอียดอ่อนอย่างยิ่ง

การควบคุมอย่างละเอียดถี่ถ้วนนี้มีความสำคัญเนื่องจากลักษณะการตัดของโลหะเปลี่ยนแปลงตลอดเวลา ความต้านทานจะสูงเมื่อใบมีดเข้าไปในวัสดุเป็นครั้งแรก และจะเปลี่ยนแปลงอย่างมากเมื่อใบมีดเคลื่อนผ่านหน้าตัดที่แปรผันได้ ระบบเลื่อยวงเดือนไฮดรอลิกที่มีความแม่นยำ มักจะใช้ร่วมกับวงป้อนกลับของเลื่อยวงเดือน CNC สามารถปรับแรงกดป้อนได้ทันทีเพื่อรักษาปริมาณเศษที่เหมาะสมบนฟันใบมีด สิ่งนี้จะช่วยป้องกันทั้งการบรรทุกเกินพิกัดและการบรรทุกน้อยเกินไป การเคลื่อนที่ของของไหลแบบหน่วงโดยระบบไฮดรอลิกช่วยให้มั่นใจได้ถึงการตัดที่ราบรื่นและสม่ำเสมอ ซึ่งจำเป็นต่อการลดการสั่นสะเทือนและยืดอายุการใช้งานของใบมีดคาร์ไบด์ราคาสูงที่ใช้ในการเลื่อยสายพานตัดโลหะอย่างจริงจัง นอกจากนี้ ระบบไฮดรอลิกยังขับเคลื่อนกลไกการจับยึดที่แข็งแกร่ง ทำให้มั่นใจได้ว่าวัสดุจะถูกยึดไว้อย่างมั่นคงในระหว่างกระบวนการตัดที่รุนแรง ซึ่งจำเป็นสำหรับเลื่อยวงเดือนโครงเหล็กเพื่อให้ได้ศักยภาพสูงสุด ความน่าเชื่อถือและการส่งกำลังที่ราบรื่นของระบบเลื่อยสายพานไฮดรอลิกเป็นรากฐานในการบรรลุผลลัพธ์ที่มีความแม่นยำสูงตามที่คาดหวังจากเลื่อยสายพานแบบเสาคู่สมัยใหม่สำหรับการตัดที่มีประสิทธิภาพสูงโดยเฉพาะ การทำงานร่วมกันระหว่างความแข็งแกร่งทางกายภาพและการควบคุมไฮดรอลิกกำหนดความสามารถขั้นสูงสุดของเลื่อยวงเดือนอุตสาหกรรมสมัยใหม่

คุณสมบัติหลักที่ต้องพิจารณาสำหรับเลื่อยวงเดือนแบบเสาคู่สำหรับงานหนัก

เมื่อลงทุนในเลื่อยวงเดือนแบบเสาคู่ ผู้ซื้อจะต้องมองข้ามขนาดและแรงม้าเท่านั้น คุณค่าและประสิทธิภาพที่แท้จริงของเครื่องเลื่อยแบบเสาคู่อยู่ที่การทำงานร่วมกันของคุณสมบัติที่บูรณาการเข้าด้วยกัน คุณลักษณะเหล่านี้เป็นตัวกำหนดความสามารถที่แท้จริงของเครื่องจักรในการตัดโลหะอัตโนมัติ ความแม่นยำที่ยั่งยืน และอายุการใช้งานโดยรวมของเครื่องจักรในสภาพแวดล้อมเลื่อยวงดนตรีงานหนักที่มีความต้องการสูง การเลือกคุณสมบัติที่ผสมผสานกันอย่างเหมาะสมทำให้มั่นใจได้ว่าเครื่องจักรจะสอดคล้องกับขั้นตอนการผลิต คุณลักษณะของวัสดุ และปริมาณการผลิตที่ต้องการอย่างสมบูรณ์แบบ

ความสามารถในการตัด

ความสามารถในการตัดเป็นข้อกำหนดหลักที่กำหนดเลื่อยสายพานแบบเสาคู่ และต้องได้รับการประเมินอย่างเข้มงวด หน่วยเมตริกนี้กำหนดโดยขนาดสูงสุดที่เครื่องจักรสามารถรองรับและตัดได้ ความจุมีความสัมพันธ์โดยตรงกับระยะห่างระหว่างเสารองรับทั้งสองและขีดจำกัดการเคลื่อนที่ในแนวตั้งของหัวเลื่อย เนื่องจากความแข็งแกร่งโดยธรรมชาติของเสาทั้งสองและโครงสร้างเลื่อยวงเดือนโครงเหล็กขนาดใหญ่ เครื่องจักรเหล่านี้จึงได้รับการออกแบบมาอย่างชัดเจนเพื่อจัดการกับเหล็กแท่ง การตีขึ้นรูป และมัดรวมที่อาจเป็นไปไม่ได้ในเชิงโครงสร้างที่เลื่อยเสาเดี่ยวจะประมวลผลได้อย่างแม่นยำ

ในการใช้งานเลื่อยวงเดือนอุตสาหกรรม ความจุไม่ได้ขึ้นอยู่กับขนาดทางกายภาพเท่านั้น มันเกี่ยวกับการรักษาความถูกต้องแม่นยำในมิติสูงสุดนั้น เครื่องจักรที่มีความจุ 30 นิ้วจะต้องให้หน้าตัดที่ตั้งฉากและแบนตลอดทั้ง 30 นิ้ว ซึ่งจำเป็นต้องมีความต้านทานต่อการโก่งตัวอย่างมากซึ่งมีเพียงสถาปัตยกรรมเลื่อยวงเดือนแบบเสาคู่เท่านั้นที่สามารถให้ได้ นอกจากนี้ ความสามารถในการตัดสูงสุดมักจะกำหนดกำลังที่ต้องการของมอเตอร์ขับเคลื่อนเบลดและขนาดที่สอดคล้องกันของเบลด เครื่องจักรที่มีความจุขนาดใหญ่ต้องใช้ใบมีดที่กว้างและหนาขึ้นเพื่อรักษาเสถียรภาพ โดยต้องการกำลังมอเตอร์ที่แข็งแกร่งยิ่งขึ้น และระบบขับเคลื่อนที่แข็งแกร่งยิ่งขึ้นเพื่อรองรับภาระการตัดที่เพิ่มขึ้นและความต้านทานการเสียดสี เมื่อประเมินแบบจำลอง จำเป็นต้องพิจารณาขอบเขตการทำงานจริง ไม่ใช่แค่ระยะห่างสูงสุดทางทฤษฎีเท่านั้น กำลังการผลิตที่มากเกินไปเล็กน้อยยังให้ความยืดหยุ่นที่มีคุณค่าสำหรับความต้องการวัสดุในอนาคตหรือการเตรียมสต๊อกที่มีรูปทรงแปลกตา

ความเร็วใบมีด

ความเร็วใบมีด ซึ่งโดยทั่วไปจะวัดเป็นฟุตพื้นผิวต่อนาที (SFM) หรือเมตรต่อนาที เป็นพารามิเตอร์สำคัญที่กำหนดประสิทธิภาพการตัดและอายุการใช้งานของใบมีด คุณสมบัตินี้ต้องสามารถปรับและควบคุมได้อย่างแม่นยำ เนื่องจากความเร็วตัดที่เหมาะสมจะแตกต่างกันไปอย่างมาก ขึ้นอยู่กับความแข็ง องค์ประกอบ และคุณสมบัติทางความร้อนของวัสดุ ตัวอย่างเช่น วัสดุเนื้ออ่อน เช่น อะลูมิเนียมและโลหะผสมที่ไม่ใช่เหล็กจำเป็นต้องมี SFM สูงเพื่อให้ได้รูปทรงเศษที่มีประสิทธิภาพ ในขณะที่วัสดุที่ทนทานและทนความร้อน เช่น เหล็กกล้าเครื่องมือ ไทเทเนียม และซูเปอร์อัลลอยนิกเกิลต้องการความเร็วที่ช้าลงอย่างมากและควบคุมได้มากขึ้น เพื่อป้องกันการสะสมความร้อนที่มากเกินไป การเชื่อมระดับไมโคร และการสึกหรอของใบมีดก่อนกำหนด

เครื่องเลื่อยวงเดือน CNC สมัยใหม่ใช้ไดรฟ์ความถี่แบบแปรผัน (VFD) ขั้นสูงที่รวมอยู่ในการควบคุมมอเตอร์หลัก ช่วยให้สามารถปรับความเร็วใบมีดได้ทันทีแบบไม่มีขั้นตอน ช่วยให้ผู้ปฏิบัติงานปรับแต่ง SFM อย่างละเอียดสำหรับโลหะผสมที่ถูกตัด เครื่องเลื่อยสายพานตัดโลหะรุ่นที่เหนือกว่ายังมีระบบตอบรับแบบวงปิด ซึ่งระบบควบคุมสามารถตรวจสอบโหลดบนมอเตอร์และปรับ SFM เพื่อรักษาประสิทธิภาพสูงสุด โดยเฉพาะอย่างยิ่งเมื่อมีการเปลี่ยนระหว่างจุดศูนย์กลางและขอบของเหล็กแท่งขนาดใหญ่ที่สภาพการตัดเปลี่ยนแปลงไป ความสามารถในการจับคู่ความเร็วใบมีดกับความต้านทานการตัดได้อย่างแม่นยำเป็นพื้นฐานในการยืดอายุการใช้งานใบมีดและลดเวลาการตัดโดยรวม ทำให้คุณสมบัตินี้เป็นองค์ประกอบสำคัญของการตัดโลหะอัตโนมัติที่มีประสิทธิภาพและคุ้มค่า

ขนาดใบมีด

ที่ specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

ที่ width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

ระบบหล่อเย็น

ที่ coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

คูลลิ่ง: ขจัดความร้อนจากการเสียดสีออกจากบริเวณการตัด ซึ่งช่วยป้องกันความเสียหายทางโลหะวิทยาต่อชิ้นงาน และรักษาความแข็งของฟันใบมีด

การหล่อลื่น: ลดแรงเสียดทานระหว่างใบมีดกับวัสดุ จึงช่วยลดการใช้พลังงานและความร้อน

ชิปฟลัชชิง: กggressively washing chips away from the kerf (the cut slot), preventing re-cutting of chips which drastically reduces blade life and cutting efficiency.

ก high-performance double column band saw will incorporate a high-volume, often dual-nozzle, flood coolant system that ensures the fluid reaches the deepest part of the cut. More advanced systems, especially those supporting automatic metal cutting, include chip conveyor systems that automatically remove the swarf from the machine basin and deposit them into an external collection bin. This continuous chip removal is mandatory for unmanned operation and prevents chips from clogging the cutting zone or damaging the hydraulic components. The integration of a CNC band saw can also automate the mixing and monitoring of the coolant/lubricant concentration, ensuring optimal performance for different materials being processed.

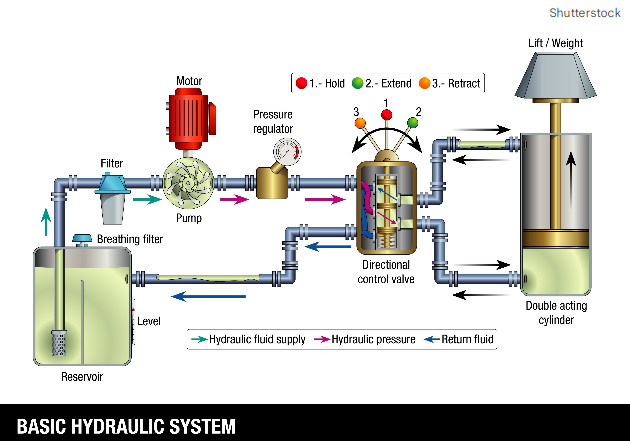

ระบบไฮดรอลิก

ที่ hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

ในรุ่นพรีเมี่ยม ระบบจะมีวาล์วไฮดรอลิกตามสัดส่วนและเซ็นเซอร์ความดันที่ทำงานในวงปิดด้วยตัวควบคุม CNC ช่วยให้ระบบสามารถปรับอัตราการป้อนได้ทันทีโดยอิงตามความต้านทานแบบเรียลไทม์ที่ใบมีดเผชิญ การควบคุมอัจฉริยะนี้รับประกันการโหลดเศษที่เหมาะสมและคงที่ ซึ่งเป็นหลักการที่เรียกว่าการควบคุมแรงดันป้อนลงอย่างต่อเนื่อง ความประณีตในการส่งกำลังมีความสำคัญอย่างยิ่งในการป้องกันไม่ให้ใบมีด "กัด" แรงเกินไปเมื่อเริ่มตัดหรือหยุดเมื่อพบกับส่วนที่แข็งเป็นพิเศษ การทำงานที่นุ่มนวลและหน่วงของระบบเลื่อยสายพานไฮดรอลิกที่ออกแบบมาอย่างดีช่วยลดแรงกระแทกและแรงสั่นสะเทือนของโครงสร้าง ส่งผลให้การตัดสำเร็จดีขึ้นและยืดอายุการใช้งานของเครื่องมือโดยตรง นอกจากนี้ ปากกาจับไฮดรอลิกอันทรงพลังยังช่วยให้มั่นใจว่าวัสดุยังคงยึดอยู่กับที่ ซึ่งจำเป็นสำหรับการรักษาความแม่นยำในระหว่างรอบการตัดเลื่อยวงดนตรีงานหนักที่รุนแรง

การควบคุมซีเอ็นซี

ที่ Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

ความสามารถที่สำคัญของระบบ CNC ได้แก่ :

การเพิ่มประสิทธิภาพพารามิเตอร์: จัดเก็บและดึงข้อมูลพารามิเตอร์การตัดสำหรับวัสดุและใบมีดที่แตกต่างกันหลายร้อยชนิด

ข้อเสนอแนะการวินิจฉัย: ตรวจสอบพารามิเตอร์การทำงานที่สำคัญ เช่น ความตึงของใบมีด โหลดมอเตอร์ และระดับน้ำหล่อเย็น และหยุดเครื่องจักรโดยอัตโนมัติหากตรวจพบสภาวะที่ไม่ปลอดภัย

การจัดทำดัชนีวัสดุ: การควบคุมเซอร์โวหรือปากกาจับชัตเทิลไฮดรอลิกเพื่อจัดทำดัชนีวัสดุไปข้างหน้าด้วยความแม่นยำระดับไมครอน ทำให้มั่นใจได้ถึงพิกัดความเผื่อที่แคบในการตัดโลหะอัตโนมัติ

ระบบเครือข่าย: การรวมเลื่อยวงเดือนอุตสาหกรรมเข้ากับเครือข่ายโรงงาน ช่วยให้สามารถตรวจสอบระยะไกล รวบรวมข้อมูลประสิทธิภาพ และบูรณาการกับระบบสินค้าคงคลังและกำหนดเวลาการผลิต

ที่ intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

ระบบหนีบวัสดุ

ที่ material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

ส่วนประกอบที่สำคัญ ได้แก่ ปากกาจับยึดแบบตายตัวและปากกาจับรถรับส่ง ปากกาจับชัตเทิลมีความสำคัญอย่างยิ่งต่อการตัดโลหะอัตโนมัติ และทำหน้าที่เป็นตัวป้อนวัสดุ ช่วยให้เคลื่อนย้ายวัสดุไปข้างหน้าได้อย่างแม่นยำหลังการตัดแต่ละครั้ง ปากคีบหนีบควรได้รับการออกแบบให้ยึดวัสดุทุกด้าน เพื่อให้มั่นใจในความมั่นคง โดยเฉพาะอย่างยิ่งเมื่อตัดวัสดุที่มัดรวมหรือรูปทรงแปลก ๆ ระบบสมัยใหม่มักจะมีความสามารถในการแยกคีมจับ ซึ่งช่วยให้คีมจับเปิดได้เพียงบางส่วนเท่านั้นเพื่อจัดการวัสดุที่เหลืออยู่ในขั้นสุดท้ายได้อย่างมีประสิทธิภาพมากขึ้น ซึ่งช่วยลดการสิ้นเปลืองวัสดุให้เหลือน้อยที่สุด ความสมบูรณ์ของระบบจับยึดคือสิ่งที่ท้ายที่สุดแล้วจะเปลี่ยนกำลังทางกลให้เป็นการตัดที่แม่นยำและทำซ้ำได้ ซึ่งช่วยประสานบทบาทของเครื่องจักรในฐานะเลื่อยวงเดือนตัดโลหะที่มีความแม่นยำสูง แรงจับยึดและความแม่นยำของตำแหน่งจะต้องเป็นสัดส่วนกับความสามารถในการตัดโดยรวมของเลื่อยสายพานแบบเสาคู่
